産業機械・設備筐体内の吸音材｜メラミンフォーム加工例

産業機械や設備では、ポンプ・モーター・送風機・配管などから発生する作動音が、金属製のカバーや筐体内部で反響することがあります。

メラミンフォームG+（バソテクト）は、こうした装置内部の反響音対策に使用される吸音材の一つです。連続気泡構造による高い吸音性に加え、軽量性・断熱性・難燃性を備えており、産業機械や設備カバー内部の内張り材として使用しやすい素材です。

当社では、装置の内寸や取付位置に合わせて、必要な厚み・幅・長さへ切断加工して販売しています。

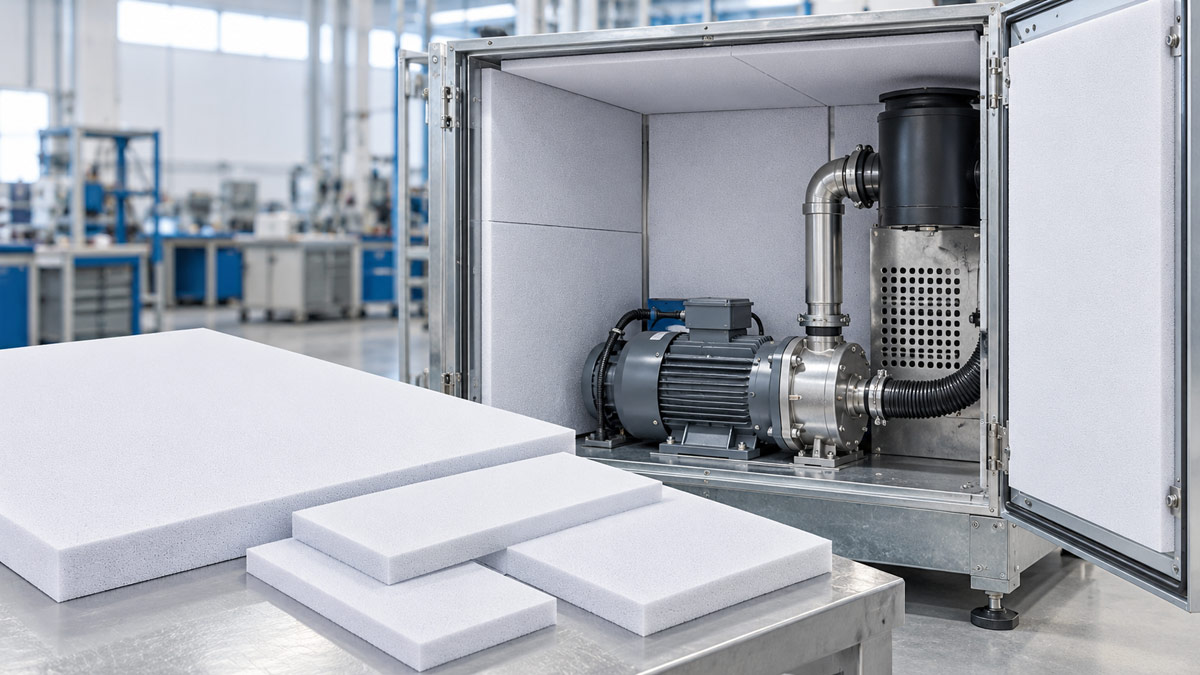

産業機械・設備筐体内での使用イメージ

金属製の装置カバーや筐体の内側へメラミンフォームを配置し、内部で発生する音の反射や反響をやわらげる用途です。

ポンプやモーターなどの音源を直接覆うというより、筐体内部の壁面・扉裏・天井面などへ吸音材を配置することで、装置内部で繰り返し反射する音を吸収しやすくします。

こんな場所に使用できます

• 金属製装置カバーの内側
• 制御盤・機械筐体の内張り
• ポンプ・モーター周辺
• 送風機・ブロワー周辺
• 機械室・設備カバー内部
• 空調設備やHVAC機器
• 吸排気口・ダクト周辺
• 各種産業装置の吸音パネル

指定寸法での加工例

メラミンフォームG+（バソテクト）は、装置内部のスペースや取付位置に合わせて、必要な厚み・幅・長さへ加工できます。
長方形パネルをはじめ、装置ごとに異なるサイズにも対応可能です。
少量の試作から、設備製造用のまとまった数量までご相談いただけます。

• 厚み30mm前後の加工例
• 装置内張り用の長方形パネル
• 複数サイズの組み合わせ
• 数十枚〜まとまった数量での加工

装置寸法に合わせて自由寸法で加工できます

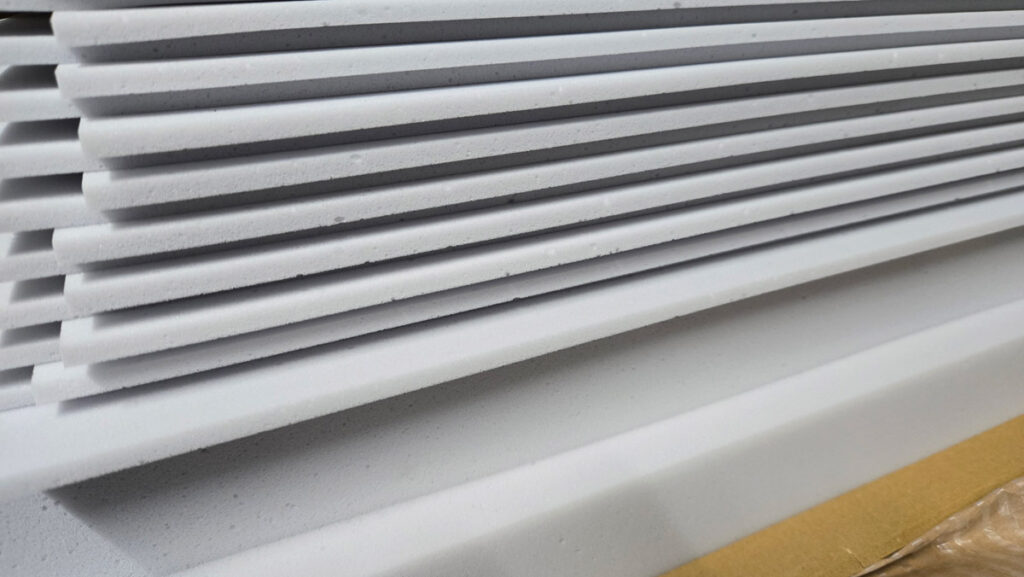

メラミンフォームは定尺材から切り出すため、既製サイズだけでなく、装置内部の寸法に合わせた指定サイズ加工が可能です。

「扉裏だけに貼りたい」「側面ごとに寸法を変えたい」「複数サイズを組み合わせたい」といったご相談にも対応できます。

• 厚み指定
• 幅・長さ指定
• 複数サイズの組み合わせ
• 装置1台分ごとのセット加工
• 少量試作 量産用のまとまった数量

メラミンフォームが吸音材に使われる理由

高い吸音性

Basotectは連続気泡構造を持ち、音波が内部へ入り込みやすいため、音の反射や反響を抑える吸音材として使用されます。

軽量

密度が低く非常に軽いため、装置カバーや扉裏へ取り付ける場合でも重量増加を抑えやすい素材です。BASFはBasotectの密度を8～11kg/m³程度としています。

断熱性

吸音材としてだけでなく、断熱性能も持つため、装置内部の熱対策を兼ねて使用される場合があります。

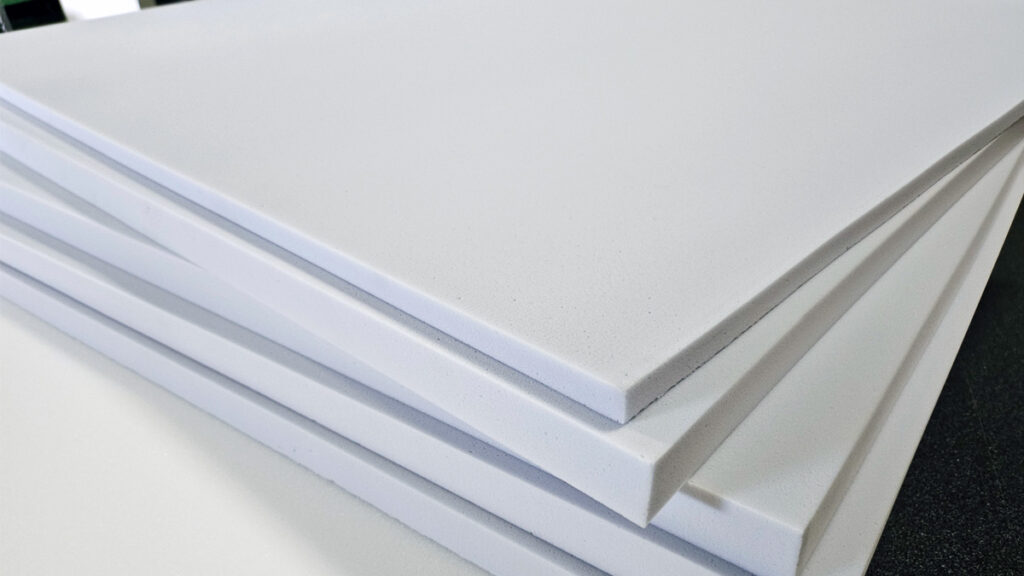

難燃性

Basotectは難燃性を持つメラミン樹脂フォームで、火災安全性が求められる用途でも採用されています

高い耐熱性

メラミンフォームG+（バソテクト）は、一般的な軟質ウレタン系の吸音材と比べて耐熱性に優れています。
最大耐熱温度は約240℃、安全使用温度の目安は約150℃です。
そのため、機械装置内部や空調設備、送風機まわりなど、比較的高温になりやすい環境でも検討しやすい吸音材です。

※実際に使用できる温度は、風量、接触条件、使用時間、周辺部材などによって変わります。使用環境に応じてご確認ください。

吸音材と制振材の違い

メラミンフォームは、機械そのものの振動を止める「制振材」ではありません。

主な役割は、筐体内部で反射する音を吸収し、反響を抑えることです。

金属板自体の振動を抑えたい場合は制振材、空気中へ伝わる音の反響を抑えたい場合は吸音材、と役割を分けて考える必要があります。

用途に応じて厚みを選定

吸音性能は、材料の厚みや設置方法、対象となる周波数帯によって変わります。

今回は30mm厚の加工例ですが、装置内部のスペースや必要な吸音性能に応じて厚みを変更できます。

こんなご相談に対応できます

• 産業機械の騒音対策
• 装置筐体内部の反響音低減
• ポンプ・モーター周辺の吸音
• 空調設備の吸音
• ダクト・吸排気口周辺の吸音
• 機械カバー内部の内張り
• 吸音・断熱を兼ねた内張り材
• メラミンフォームの指定寸法加工

ご相談時に確認したいこと

• 使用する装置・設備
• 設置場所
• 希望する厚み 幅・長さ
• 必要数量
• 取付方法
• 使用温度
• 水分・油・薬品などへの接触有無
• 求める吸音レベル

ご使用にあたっての注意事項

メラミンフォームの適性は、使用温度、湿度、水分、油、薬品への接触、取付方法などによって異なります。

また、吸音材単体ですべての騒音を除去できるわけではありません。騒音源、筐体構造、隙間、振動などを含めて総合的に対策する必要があります。
