ハードケース用緩衝材｜波型プロファイルスポンジのオーダーカット例

精密機器、撮影機材、測定機器、工具などを収納するハードケース内部の緩衝材として、波型プロファイルスポンジをケース内寸に合わせて加工したいというご相談があります。

今回のご相談では、細長い大型ハードケースの底側収納部へ使用するため、厚み50mm・約908×343mmの波型プロファイルスポンジを1枚製作する内容でした。

波型スポンジは、表面の凹凸が収納物へ柔らかく接触し、ケース内部でのガタつきや運搬時の振動・軽い衝撃をやわらげる緩衝材として使用できます。

ケースの底側だけでなく蓋側へ配置したり、平板スポンジと組み合わせたりすることで、収納物の高さ・形状・重量に合わせて保持具合を調整できます。

※今回の寸法はご相談時の希望寸法です。ケース型番だけで寸法を断定せず、実際のケース内寸をご確認いただいたうえで加工寸法を決定することをおすすめします。

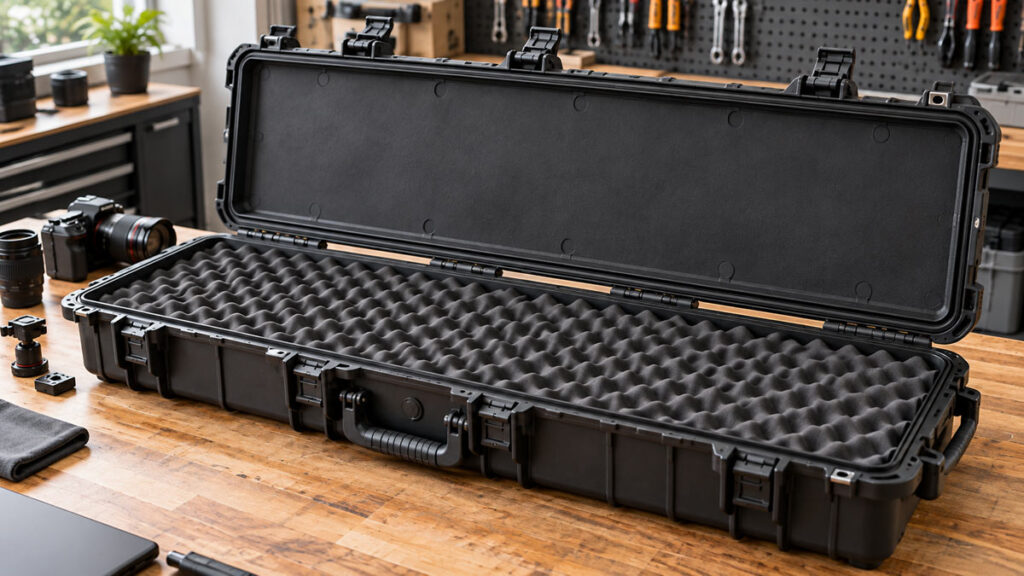

ハードケース内部に波型スポンジを使うイメージ

波型プロファイルスポンジは、ハードケースの底面や蓋側へ配置し、収納物とケース本体が直接接触するのを防ぐための緩衝材として使用できます。

波型の山部分が複数箇所で収納物へ接触し、スポンジが圧縮されることで、形状にある程度なじみながら保持します。

カメラやレンズ、測定機器、工具など、ケース内で動かしたくない機材の保護用途にも使用できます。

今回のオーダーカット例

今回のご相談内容は、

用途：ハードケース底側の緩衝材
材料：波型プロファイルスポンジ
厚み：50mm
希望寸法：約908×343mm
数量：1枚

という内容です。

既製サイズのスポンジを無理に押し込んだり、隙間がある状態で使用するのではなく、ケース収納部の内寸に合わせたサイズで加工できるのがオーダーカットのメリットです。

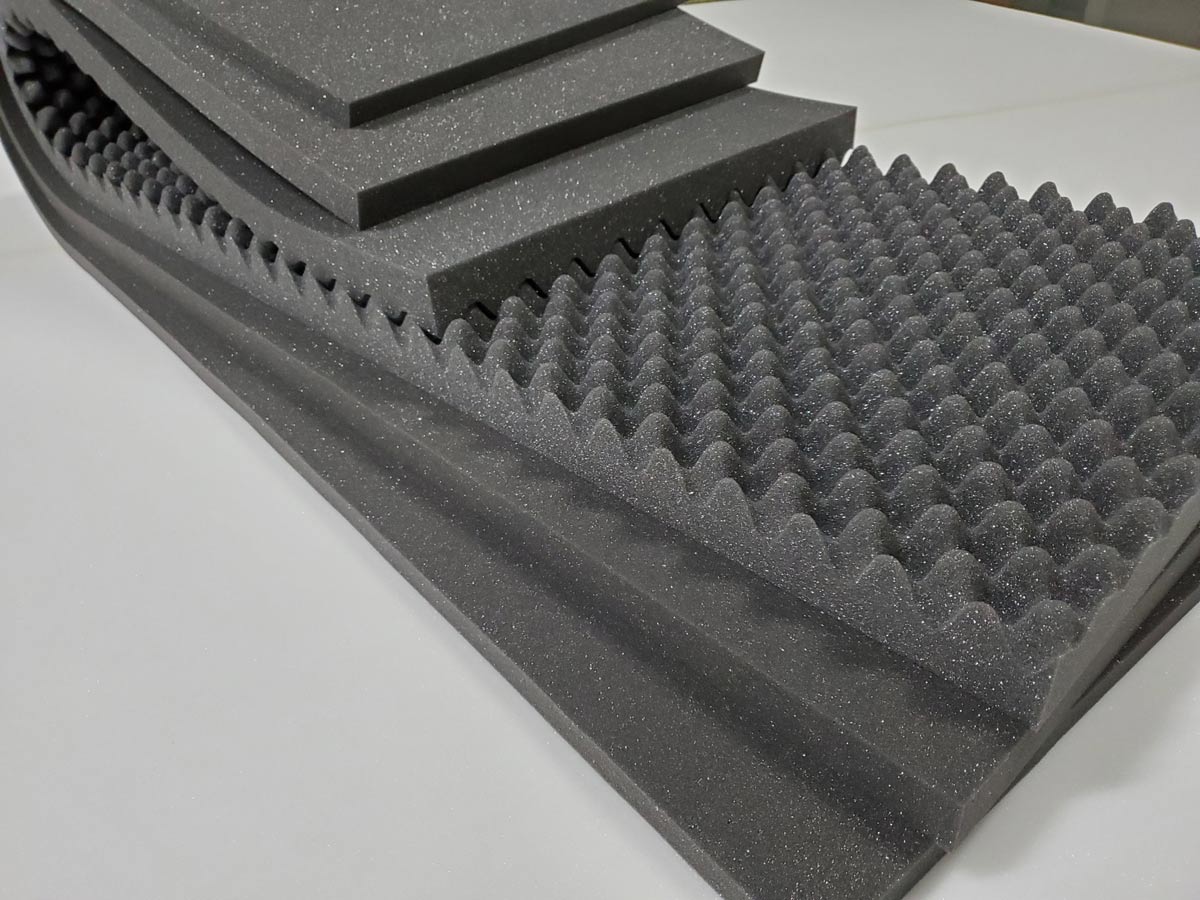

波型プロファイルスポンジとは

波型プロファイルスポンジは、軟質ウレタンフォームの表面を凹凸状に加工したスポンジです。

平らなスポンジとは異なり、凸部が収納物へ接触しながら圧縮されるため、機材の高さや形状にある程度なじませながら保持できます。

収納物やケースによっては、波型だけでなく平板スポンジとの組み合わせも有効です。

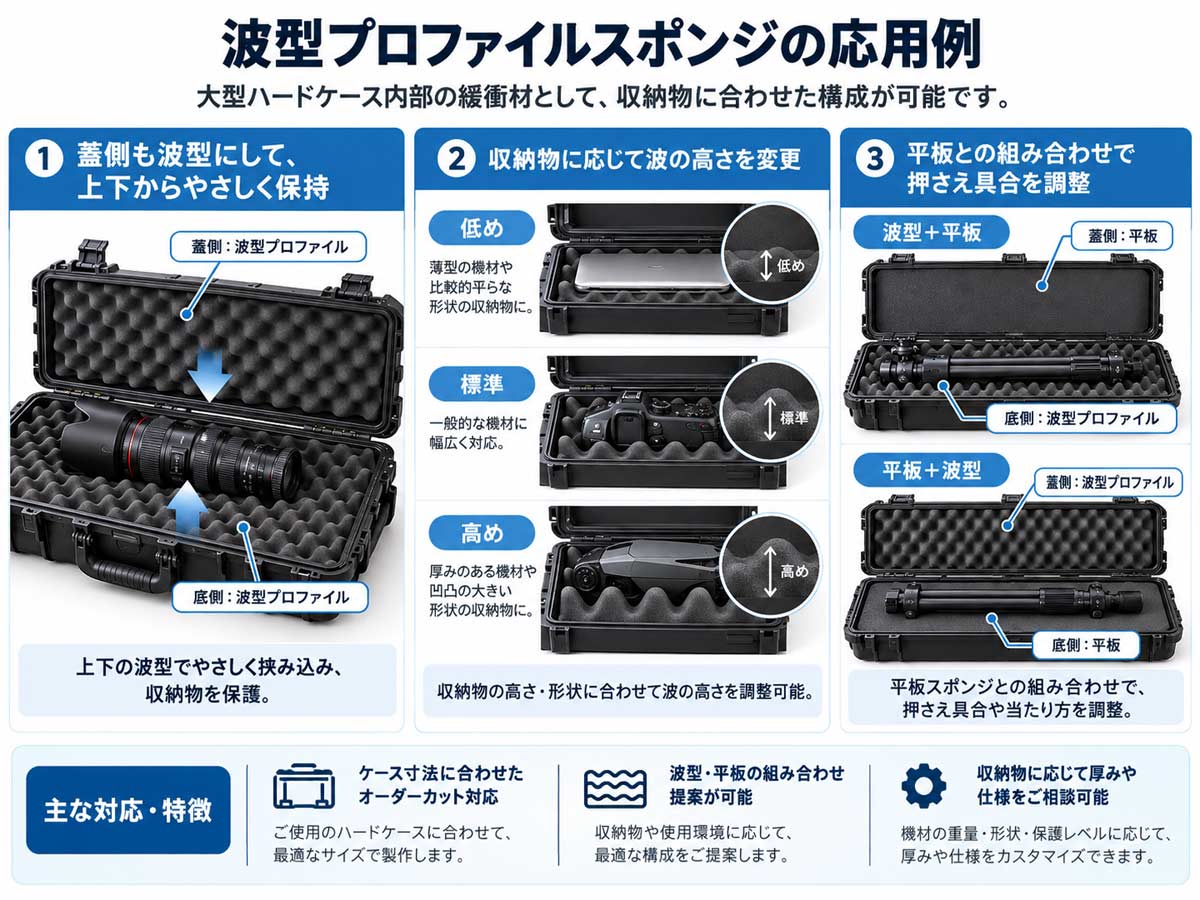

蓋側にも波型スポンジを使用できます

ケースの底側だけでなく、蓋側にも波型プロファイルスポンジを配置できます。

上下から収納物を挟み込むようにすることで、ケースを閉じた際のガタつきを抑えやすくなります。

ただし、スポンジが厚すぎたり波が高すぎたりすると、収納物を必要以上に圧迫する場合があります。

そのため、

ケース内部の高さ
収納物の高さ
必要な押さえ具合

を確認しながら、スポンジ厚みを決めることが重要です。

収納物に合わせて波の高さ・厚みを調整

薄型の機器と、厚みや凹凸のある機器では、適したスポンジの形状が異なります。

比較的薄く平らな収納物では低めの波型、厚みや凹凸がある機器では、より高さのある波型を検討するなど、収納条件に応じて調整できます。

特にケースを閉じた状態では、上下のスポンジがどの程度圧縮されるかが重要です。

「しっかり固定したいから厚ければよい」というものではなく、収納物へ過度な荷重をかけない構成を考える必要があります。

波型と平板スポンジを組み合わせる方法

波型スポンジは、必ずしもケースの上下両方へ使用する必要はありません。

収納物によって、例えば次のような構成が考えられます。

上下とも波型
凹凸のある機材を上下から柔らかく保持したい場合。

底側：波型／蓋側：平板
底側で機材を受けながら、上面を比較的広い面で押さえたい場合。

底側：平板／蓋側：波型
底面を安定させ、蓋側から機材形状になじませて押さえたい場合。

部分的に波型と平板を組み合わせる
機材本体、レンズ、突起部分など、形状が異なる箇所ごとにクッション構成を変えたい場合。

ケース内寸に合わせて希望サイズに加工できます

ハードケースはメーカー・型番によって内寸が異なります。

また同じケースでも、収納する機器や使用する既存スポンジによって必要寸法が変わるため、加工時には実際の内寸を確認するのがおすすめです。

当社では、

厚み、幅、長さをご指定いただき、ケースに合わせたサイズへ加工できます。

大型・細長いケース、正方形に近いケースなど、使用するケース形状に合わせてご相談いただけます。

こんな収納物の緩衝材に使用できます

• カメラ・交換レンズ
• 三脚・撮影用品
• 測定機器精密機器電子
• 機器通信機器
• 工具・治具
• 展示機材
• 搬送用機器
• ハードケース内の交換用スポンジ

ケース用スポンジをご相談いただく際に確認したいこと

ケース用緩衝材をご相談いただく際は、

• ケースの内寸
• 収納物の寸法
• 収納物の重量
• 底面・蓋側のどちらに使用するか
• 希望するスポンジ厚み
• 現在使用しているスポンジがあればその写真
• 必要数量

などが分かると、構成を検討しやすくなります。

ケース型番だけでは弊社では分かりかねますので、実際のケース内寸を測っていただくのが確実です。

使用にあたっての注意点

波型プロファイルスポンジは、運搬時の振動や軽い衝撃をやわらげる緩衝材として使用できますが、収納物の破損を完全に防止するものではありません。

機器の重量、突出部分、ケース内部のクリアランス、輸送条件などによって必要な材料・厚みは異なります。

特に精密機器や重量物の場合は、実際の収納状態で保持具合を確認してください。
